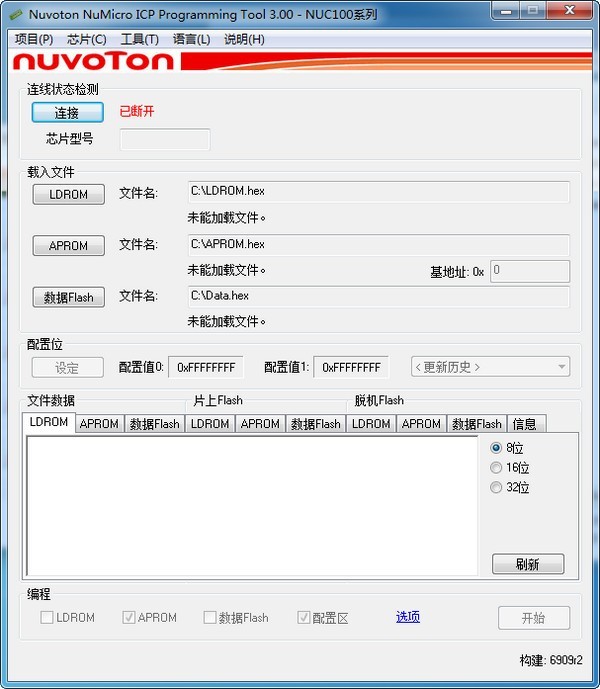

ICP Programming Tool v3.00.6909官方版

ICP Programming Tool(新唐单片机烧录工具)，程序自带Nu-Link USB Driver 1.6驱动程序，支持8051/M031/M051/M0518/M0519/M0564/M51/NUC200等芯片，能够让用户不需要将已经安装的MCU从目标PCB取下就能够通过软件控制来更新MCU的程序存储。

功能介绍

　　Nuvoton ICP Programming Too支持 “在线” 及 “离线” 编程模式功能在线烧写目标芯片

　　在线/离线编程模式

　　备份目标芯片的flash数据(如果目标芯片没有保护flash)

　　备份Nu-Link dongle 离线的flash数据(如果离线的数据没有被保护)

　　烧写软件序列号(SN)到目标芯片

　　限制最大的编程次数

　　数据加密适用于在线/离线烧写

　　批量模式适用于在线/离线烧写

使用方法

　　新唐51单片机N76E003烧录方式~

　　NuvotonICPProgrammingTool使用指南

　　一、硬件连接准备；

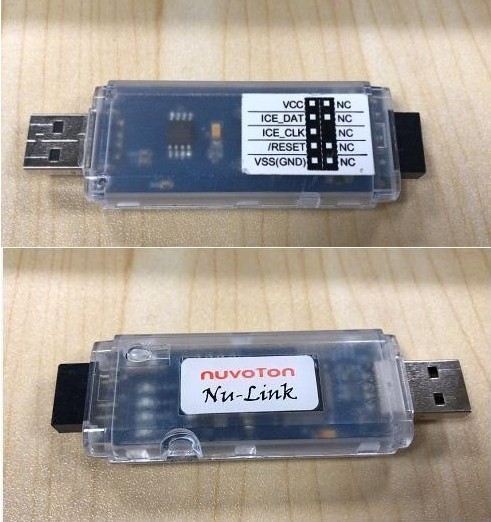

　　（1）烧录工具：nu-link；

　　（2）芯片；

　　（3）连接线及烧录引脚正确连接；

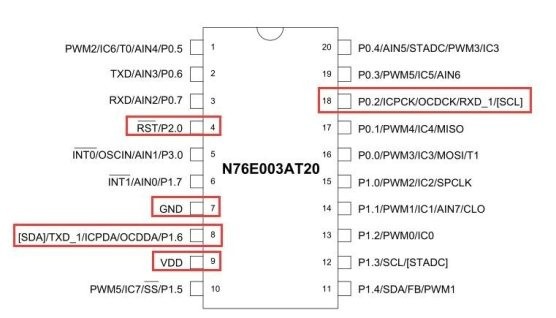

　　a．如图：nulink 对应烧录引脚连接芯片烧录引脚- i）N76E003AT20

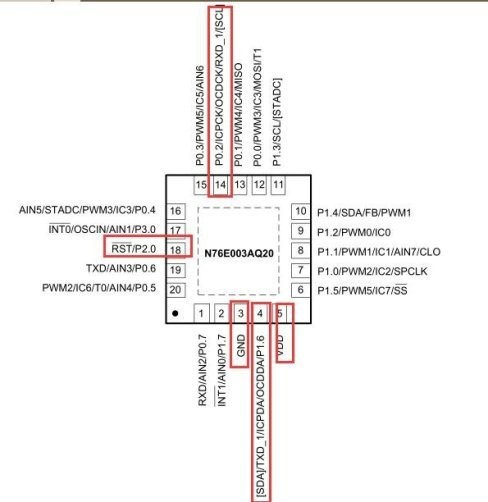

　　ii）N76E003AQ20

　　二、上位机软件准备；

　　（1）当前软件最新版本：NuMicro_ICP_Programming_Tool_V3.0.0.6909

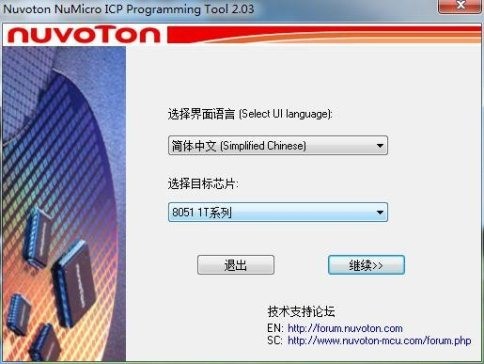

　　1）打开 ICP 上位机软件，选 8051              1T 系列，点击继续；

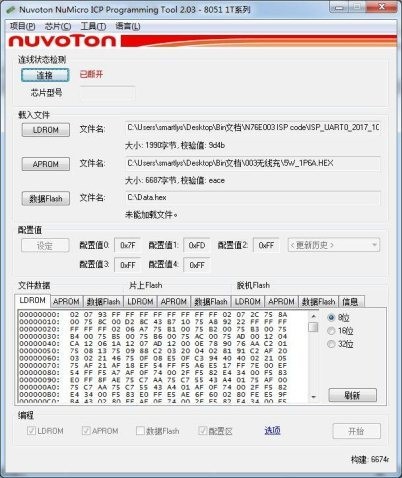

　　2）点击连接

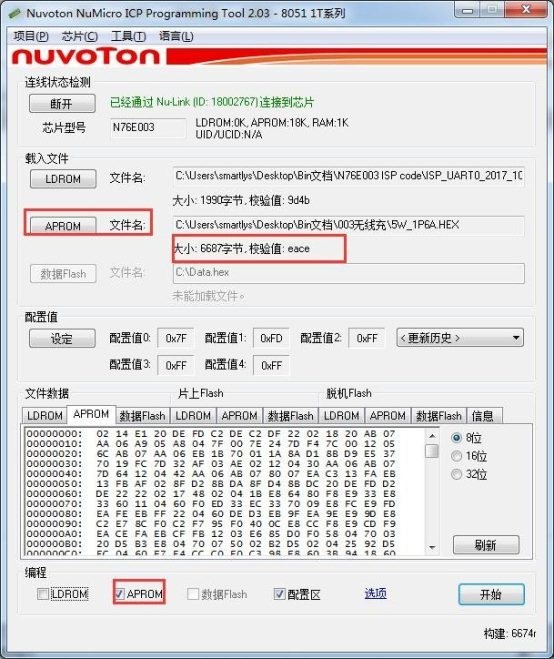

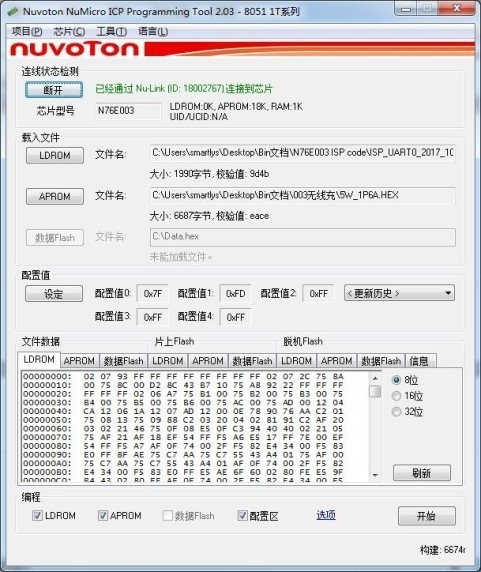

　　3）程序加载：应用程序点击“APRPOM”区域加载，并勾选编程框中 APROM 选线，透过窗口可确认程序校验码，如截图；

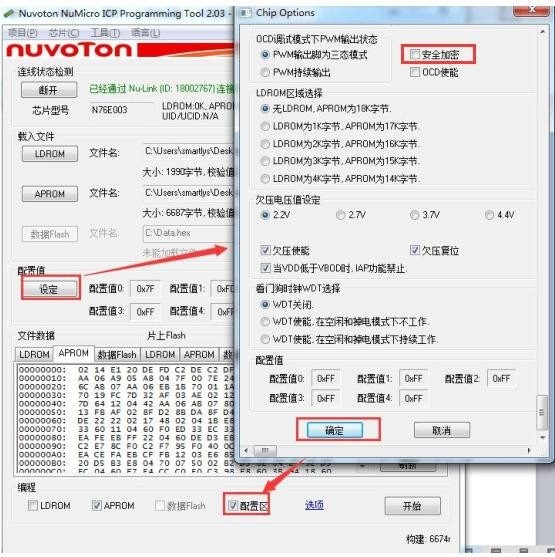

　　4）点击“设定”确认芯片初始化设置，确定后，勾选“配置区”选项，注意勾选“加密选 项”，如截图：

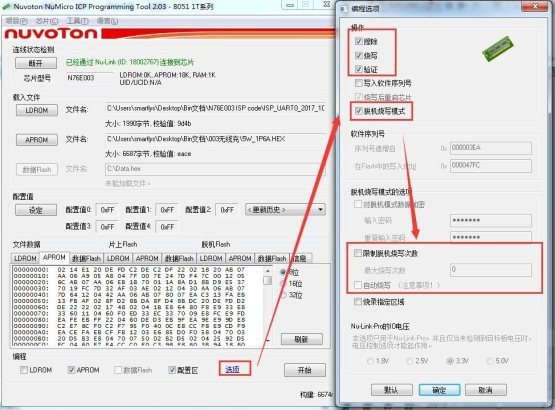

　　5）点击“选项”，加载其他烧录选项配置（脱机烧录），确定后点击“开始”选项：如截图：

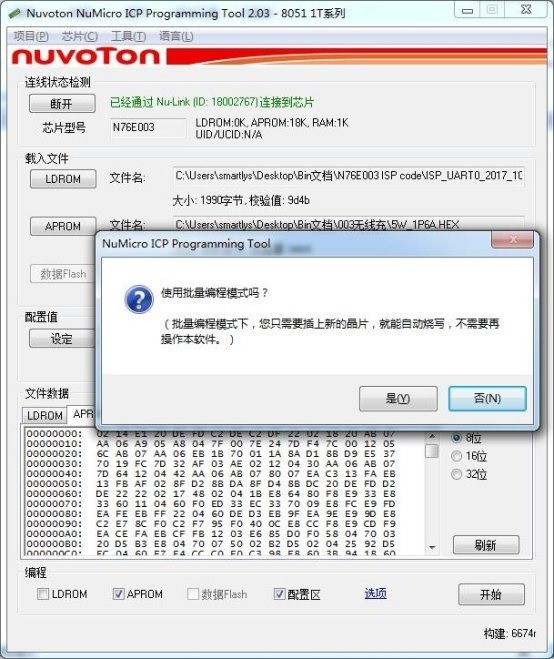

　　6）提示是否进入批量，研发阶段一般建议“否”；批量烧录芯片阶段可以选“是”，或者直 接使用脱机烧录模式；

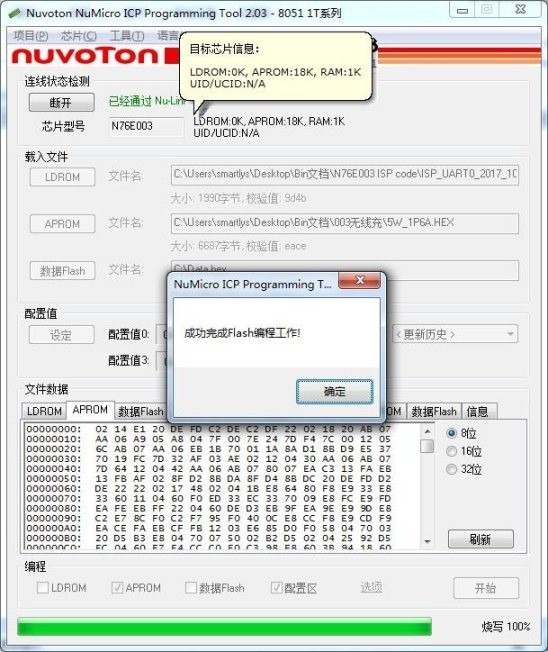

　　7）提示“成功完成 Flash 编程工作”，完成烧录；
